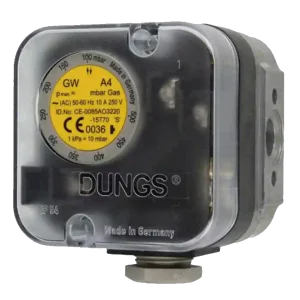

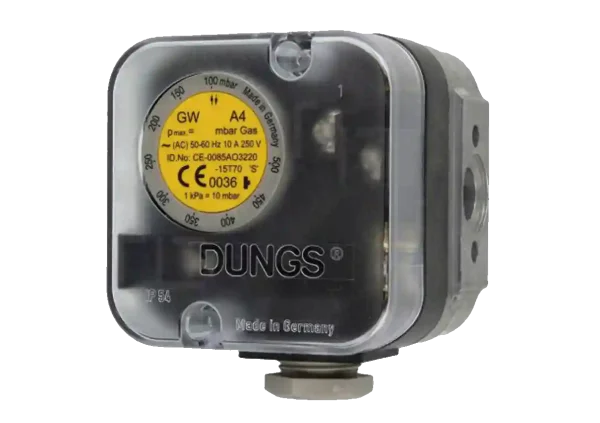

بررسی تخصصی، مشخصات فنی و راهنمای خرید پرشر سوئیچ Dungs دانگز GW-10-A4 اصل آلمان

در سیستم‌های احتراق، مشعل‌های صنعتی و خطوط گازرسانی موتورخانه‌ها، ایمنی و مانیتورینگ دقیق فشار گاز، مرز میان عملکرد پایدار و حوادث فاجعه‌بار انفجار است. کمپانی آلمانی دانگز (DUNGS) به عنوان معتبرترین تولیدکننده قطعات ایمنی احتراق در جهان شناخته می‌شود.

در میان سبد محصولات این برند، پرشر سوئیچ Dungs دانگز GW-10-A4 پرچمدار کلیدهای نظارت بر فشار گاز و هوا در مشعل‌های دوگانه‌سوز و گازی با ظرفیت متوسط تا بزرگ است. در این تحلیل فنی از پمپاز (pompazh.com)، به بررسی کامل مکانیزم، نحوه تنظیم، سیم‌کشی و دلایل اهمیت حیاتی این قطعه می‌پردازیم.

پرشر سوئیچ Dungs دانگز GW-10-A4 چیست و چگونه عمل می‌کند؟

پرشر سوئیچ Dungs دانگز GW-10-A4 یک سوئیچ فشار تفاضلی و تنظیمی از نوع دیافراگمی (Compact Pressure Switch) است که برای وصل یا قطع کردن یک مدار الکتریکی در زمان رسیدن فشار خط گاز به یک حد آستانه از پیش‌تعیین‌شده به کار می‌رود.

این سنسور مکانیکی به عنوان یک رله حفاظتی عمل می‌کند؛ اگر فشار گاز ورودی به مشعل از حد مجاز کمتر شود (حالت Under-pressure) یا از سقف ایمنی فراتر رود (حالت Over-pressure)، این کلید فرمان قطع فوری را به رله مشعل ارسال کرده و سیستم را در وضعیت ایمن (Lockout) قرار می‌دهد.

[خط لوله گاز مشعل] ──> [پورت اتصال 1/4 اینچ] ──> [دیافراگم حساس NBR] ──> [میکروسوئیچ SPDT] ──> [فرمان الکتریکی به رله کنترل مشعل]

چرا پرشر سوئیچ Dungs دانگز GW-10-A4 در خط گاز مشعل حیاتی است؟

عملکرد پایدار مشعل وابسته به نسبت دقیق هوا به سوخت (Air-Fuel Ratio) است. افت فشار ناگهانی گاز می‌تواند شعله را ناپایدار کرده و خطر تجمع گاز محترق‌نشده در دیگ را افزایش دهد.

۱. حفاظت از محفظه احتراق دیگ موتورخانه

اگر فشار گاز افت کند، شعله پس می‌زند یا خاموش می‌شود. پرشر سوئیچ Dungs دانگز GW-10-A4 با سرعت پاسخ‌دهی میلی‌ثانیه‌ای، پیش از وقوع پس‌زدگی شعله، مدار جرقه و شیر برقی گاز را غیرفعال می‌سازد.

۲. پایش فشار گاز و هوا در یک بدنه فشرده

این سوئیچ علاوه بر گازهای طبیعی (شهری و مایع LPG)، توانایی سنجش هوای خروجی از ونتیلاتور یا دمنده مشعل را نیز دارد تا از وجود جریان هوای کافی برای احتراق کامل اطمینان حاصل شود.

ساختار مکانیکی و قطعات داخلی پرشر سوئیچ Dungs دانگز GW-10-A4

مهندسی دقیق آلمانی در طراحی این محصول سبب طول عمر بی‌نظیر مکانیکی و الکتریکی آن شده است:

اجزای تشکیل‌دهنده سوئیچ فشار دانگز:

1. بدنه زیرین آلومینیومی دایکست (Die-cast Aluminum base)
2. غشای الاستیک دیافراگمی NBR بسیار حساس
3. اهرم انتقال نیروی کورس کوتاه به پلاتین
4. گردونه مدرج کالیبره‌شده تنظیم فشار (Scale Dial)
5. پلاتین‌های پوشیده از آلیاژ نقره جهت جلوگیری از جرقه
6. قاب محافظ پلی‌کربنات شفاف ضدضربه با درپوش آب‌بند

دیافراگم الاستومری NBR با مقاومت شیمیایی بالا

دیافراگم قلب تپنده پرشر سوئیچ Dungs دانگز GW-10-A4 است. استفاده از NBR اختصاصی سبب می‌شود تا در برابر ترکیبات سولفوره، گازهای خشک، بیوگاز و بخارات هیدروکربنی هیچ‌گونه خشکی، ترک‌خوردگی یا تغییر ضریب الاستیسیته رخ ندهد.

گردونه مدرج دقیق با قفل کالیبراسیون

تنظیم نقطه سوئیچ با چرخاندن ولوم زرد/آبی مدرج روی دستگاه بدون نیاز به ابزار خاصی انجام می‌شود. این ولوم دارای درجه‌بندی میلی‌بار دقیق است که تکنسین را از استفاده مکرر از مانومترهای U شکل بی‌نیاز می‌کند.

راهنمای گام‌به‌گام تنظیم و کالیبراسیون پرشر سوئیچ Dungs دانگز GW-10-A4

تنظیم غیراصولی سوئیچ فشار گاز می‌تواند منجر به خطای ریست مداوم مشعل یا عدم قطع به موقع در شرایط بحرانی شود. مراحل زیر را برای تنظیم اصولی دنبال کنید:

[اندازه‌گیری فشار کارکرد خط با مانومتر] ──> [محاسبه 80% فشار نامی] ──> [تنظیم ولوم GW-10-A4] ──> [تست عملکرد با شیر دستی]

1. اندازه‌گیری فشار گاز در حالت احتراق کامل: هنگامی که مشعل با حداکثر توان روشن است، فشار گاز روی خط رگولاتور را با یک گیج فشار میلی‌بار بسنجید (مثلاً ۸ میلی‌بار).
2. محاسبه نقطه تریپ (Trip Point): استاندارد ایمنی EN 676 توصیه می‌کند نقطه سوئیچ گاز Min بر روی ۸۰ درصد فشار کارکرد مشعل تنظیم شود  (8mbar x 0.8 = 6.4 mbar)
3. تنظیم ولوم چرخشی: درپوش محافظ را بردارید و گردونه پرشر سوئیچ Dungs دانگز GW-10-A4 را روی عدد ۶.۴ میلی‌بار قرار دهید.
4. تست قطع: با بستن تدریجی شیر دستی گاز ورودی، بررسی کنید که آیا به محض رسیدن فشار به ۶.۴ میلی‌بار، مشعل بلافاصله به حالت ارور (Lockout) می‌رود یا خیر.

نقشه سیم‌کشی و اتصالات الکتریکی پرشر سوئیچ Dungs دانگز GW-10-A4

ترمینال‌های الکتریکی این سوئیچ بر اساس استاندارد بین‌المللی علامت‌گذاری شده‌اند:

• پایه ۱ (COM - پایه مشترک): فاز ورودی از مدار کنترل مشعل به این ترمینال متصل می‌شود.
• پایه ۲ (NO - باز در حالت نرمال): هنگامی که فشار بالاتر از حد تنظیمی باشد وصل است (مسیر تایید جریان گاز به رله مشعل).
• پایه ۳ (NC - بسته در حالت نرمال): در صورت افت فشار گاز فعال شده و می‌تواند به آلارم یا چراغ سیگنال خطا متصل شود.

راهنمای تشخیص اصالت پرشر سوئیچ Dungs دانگز GW-10-A4

به دلیل اهمیت ایمنی قطعات احتراق، ورود نسخه‌های فیک و تقلبی چینی به بازار بسیار زیاد است. برای خرید کالای اورجینال به این نکات دقت فرمایید:

• کیفیت حکاکی لوگوی DUNGS: روی بدنه آلومینیومی و طلق پلاستیکی باید لوگوی کمپانی به صورت برجسته و بسیار تمیز قالب‌گیری شده باشد.
• پلاک و هولوگرام مشخصات: پلاک مشخصات در مدل‌های اصلی آلمانی مات، با کیفیت چاپ لیزری بالا، شامل شماره سریال منحصر‌به‌فرد و استاندارد CE اروپا است.
• نرمی و دقت چرخش ولوم: در نمونه اورجینال، گردونه مدرج حرکتی روان و در عین حال بدون لقی میلی‌متری دارد.
• خرید از نمایندگی و مرجع معتبر: تأمین قطعه از مراجع تخصصی هیدرولیک و تأسیسات نظیر پمپاز تضمین‌کننده دریافت کالای ۱۰۰٪ اصل آلمان است.

چرا خرید پرشر سوئیچ Dungs دانگز GW-10-A4 از پمپاز؟

فروشگاه تخصصی پمپاز (pompazh.com) به عنوان مرجع تأمین تجهیزات تأسیسات، پمپ و موتورخانه، قطعات حساس خط گاز را مستقیماً از منابع معتبر عرضه می‌کند:

• تضمین اصالت آلمان (Original Dungs): پمپاز اصالت فیزیکی و کارکرد فنی قطعه را کتباً گارانتی می‌کند.
• مشاوره فنی با مهندسان احتراق: در صورت نیاز به تطبیق مدل با نوع مشعل (ایران رادیاتور، گرم ایران، اشتعال اراک و …)، کارشناسان ما پاسخگوی شما هستند.
• انبارداری تخصصی و ارسال فوری: ارسال با بسته‌بندی ضدضربه در کوتاه‌ترین زمان ممکن به سراسر کشور.

سوالات متداول درباره پرشر سوئیچ Dungs دانگز GW-10-A4 (FAQ)

۱. آیا پرشر سوئیچ Dungs دانگز GW-10-A4 برای گاز مایع (LPG) هم کاربرد دارد؟

بله؛ دیافراگم NBR و اتصالات این سوئیچ با انواع گازهای طبیعی، شهری، بیوگازها و گاز مایع فاز بخار (LPG) کاملاً سازگار است.

۲. سایز دنده ورودی گاز به این سوئیچ چقدر است؟

پورت اتصال این مدل دارای رزوه مادگی 1.4 اینچ استاندارد (G1.4) با واشر آب‌بندی داخلی است.

۳. تفاوت سری A4 با سری A2 در سوئیچ‌های دانگز چیست؟

سری A4 دارای اتصال رزوه‌ای مستقیم زیرین ($G1/4$) است، در حالی که سری A2 دارای ورودی اورینگی تخت بوده و معمولاً مستقیماً روی بدنه مولتی‌بلوک‌های گاز دانگز (Multiblock) پیچ می‌شود.

۴. در صورتی که گردونه مدرج روی عدد ۵ میلی‌بار تنظیم شود، سوئیچ در چه فشاری عمل می‌کند؟

با کاهش فشار خط گاز به زیر ۵ میلی‌بار (با تلورانس کمتر از ۱ میلی‌بار دیفرانسیل)، سوئیچ کنتاکت برق رله را قطع کرده و مدار را می‌بندد.

۵. آیا این پرشر سوئیچ برای سنجش فشار هوا نیز قابل استفاده است؟

بله؛ این سوئیچ می‌تواند برای سنجش فشار مثبت هوا، گازهای خنثی و دود غیرخورنده در سیستم‌های تهویه و کنترل فن مشعل نیز به کار گرفته شود.

۶. درجه حفاظت بدنه (IP54) این سوئیچ به چه معناست؟

یعنی دستگاه در برابر نفوذ گرد و غبار مضر و همچنین پاشش آب از هر جهت کاملاً عایق است و در محیط‌های مرطوب موتورخانه‌ای عملکرد ایمن دارد.

جمع‌بندی و نتیجه‌گیری

پرشر سوئیچ Dungs دانگز GW-10-A4 استاندارد طلایی ایمنی در خطوط گاز مشعل‌های موتورخانه و صنایع فرآیندی است. دقت تکرارپذیری بالا، محدوده تنظیمی پرکاربرد ۲ تا ۱۰ میلی‌بار و ساخت باکیفیت آلمان، سلامت و آرامش سیستم احتراق شما را بیمه می‌کند.
